1-3GHz 50W широколентов модул за усилвател на мощност RF PA клас AB
1-3GHz 50W модул за широколентов усилвател на мощност RF PA клас AB - високо-производителен широколентов RF усилвател на мощност с 50W (47-48 dBm) изход, 1-3 GHz честотен диапазон, клас AB дизайн с вградени защитни вериги за тестово оборудване и комуникационни системи.
Преглед
PA1G3G-50W е широколентов усилвател на мощност с висока-производителност, работещ в честотния диапазон 1-3 GHz с изходна мощност на непрекъсната вълна от 50W. С дизайн от клас AB с вградени вериги за защита, този усилвател осигурява изключителна надеждност за взискателни RF приложения.
Ключови характеристики
- Широколентова работа: 1-3 GHz честотен диапазон
- Висока изходна мощност: 50W (47-48 dBm)
- Високо усилване: 47-50 dB типично
- Линеен дизайн от клас AB
- Вградени-защитни вериги (автоматично изключване при над-температура)
- 50 ома входно/изходно съпротивление
- Компактен форм фактор: 170 x 81,5 x 20 мм
- SMA-Женски RF конектори
Спецификации
| Параметър | Стойност |
|---|---|
| Модел | PA1G3G-50W |
| Честотен диапазон | 1-3 GHz |
| Изходна мощност (CW) | 50W / 47-48 dBm |
| P1dB | 46 dBm |
| печалба | 47-50 dB |
| Спечелете плоскост | ±2 dB (±3 макс.) |
| Вход VSWR | < 1.5:1 |
| Захранващо напрежение | 26-30 VDC |

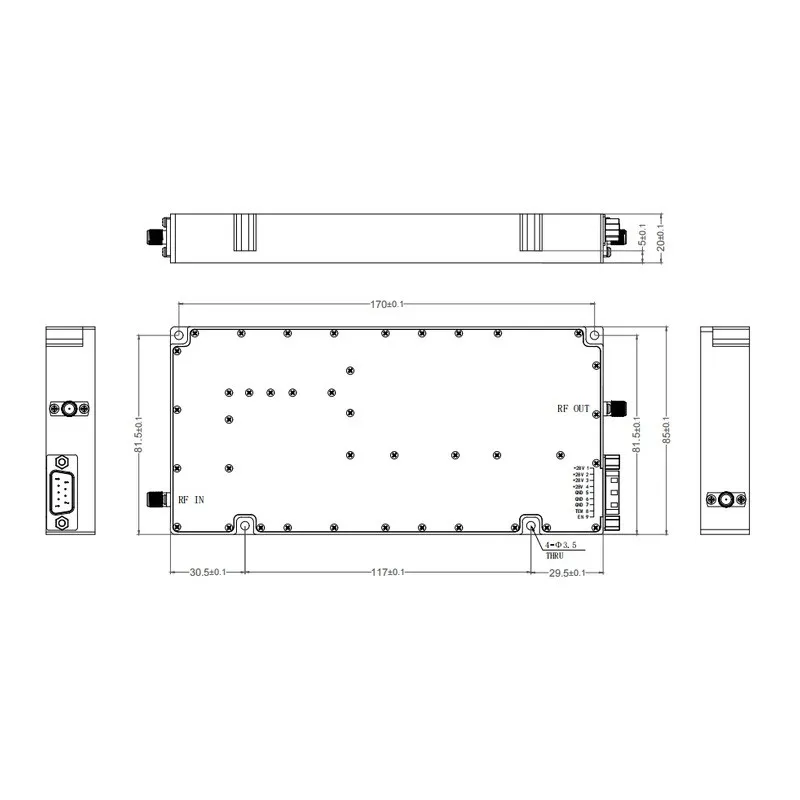

| Размери | 170 x 81,5 x 20 мм |
| RF конектори | SMA-Жена |
| DC интерфейс | D-SUB 9-пинов |
| Тегло | 540g |
| Работна темп | -30 градуса до +70 градуса |
Приложения
- Тестово оборудване
- Комуникационни системи
- Електронна война
- Обработка на сигнали
- Лабораторно RF тестване
